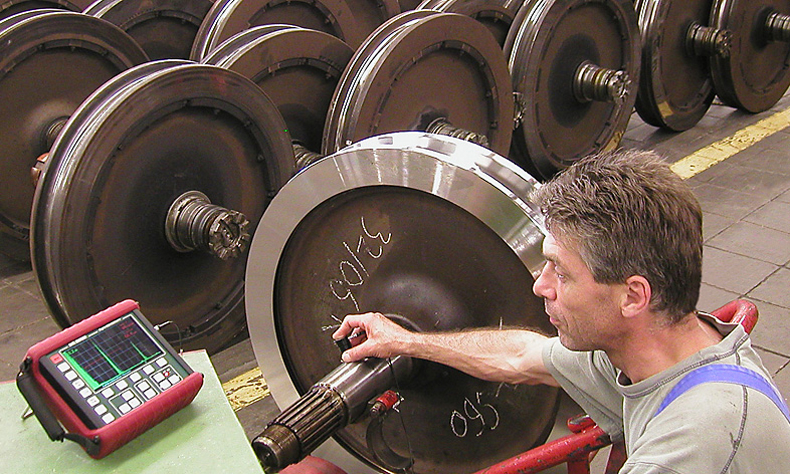

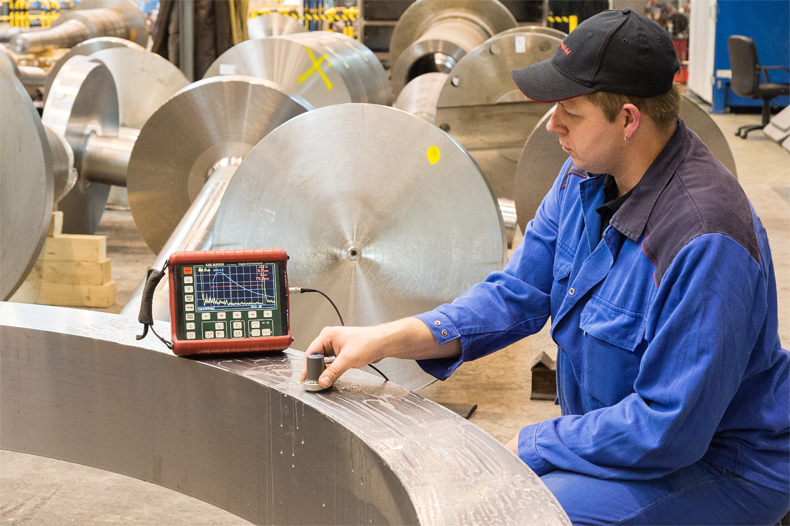

ECHOGRAPH1090DAC數字式超聲波探傷儀 產品介紹

● 具有自制DAC曲線

● 新型的數字式輕便型超聲波探傷儀 ECHOGRAPH 1090 DAC數字式超聲波探傷儀使超聲波探傷變得更加簡便。

● 更輕巧的機體

● 小巧、結實、數字式----使超聲波探傷更加容易

● 大面積彩色液晶屏 (143 x 79 mm )使得的A-掃描顯示，測量結果和操作菜單，即使從遠處看也很醒目。

● 簡便的操作按鈕設計避免繁復的菜單操作

● 更加神奇的是由于合理的儀器設置及簡便的探頭校準方式可以使無經驗人員迅速掌握操作方法。

● 堅固的鋁質外殼使ECHOGRAPH 1090DAC擁有 50mm的輕薄厚度及1.6 kg 的輕巧重量，包括可以使用13小時的鋰電池。

● ECHOGRAPH 1090 DAC數字式超聲波探傷儀擁有更快的電子處理元件及高達1500HZ的脈沖重復率。

● ECHOGRAPH 1090DAC的兩個閘門可分別測量回波聲程及波幅其擁有配套的獨立指示燈。

● ECHOGRAPH 1090 DAC數字式超聲波探傷儀擁有更大的A掃描存儲器。

● 因此ECHOGRAPH 1090 DAC數字式超聲波探傷儀理所當然的成為完美的手持超聲波探傷儀。漂亮堅固的彩色包裹橡膠使儀器免受沖擊損害及粗糙后或不平表面影響。

● ECHOGRAPH 1090 DAC數字式超聲波探傷儀的接口，使ECHOGRAPH 1090 DAC數字式超聲波探傷儀能與計算機任意傳送數據并應用在小型自動化探傷系統中。

ECHOGRAPH 1090 DAC數字式超聲波探傷儀 產品特點

● 堅固的鋁質機殼包裹漂亮的彩色橡膠使儀器能經受惡劣環境考驗

● 可使用長達13小時的鋰電池?fù)碛邪踩目焖俪潆姽δ?/p>

● 擁有省電模式

● 測量模式和菜單操作可以選擇不同的顏色

● 操作菜單語言、參數及幫助提示可通過計算機重存儲在儀器里﹡

● 多種多樣的輔助設置， 如：調整屏幕顯示時,探頭延遲,DAC和DGS設置

● A掃描參數參考

● 動態回波曲線

● USB 接口

● 8 Hz--1500 Hz 脈沖重復率

● 閘門測量結果即時輸出

● 觸發形式: 內部、 外部、一次回波

● 通過PC更新和/或升級操作軟件(CD-ROM, e-mail, 下載) ﹡

● 制造和測試根據EN 12668-1

● 根據需求提供

屏幕

屏幕類型：l彩色LC顯示器 發射 使儀器能在陽光下清晰顯示

屏幕大?。?43.4 x 79.3 mm

分辨率： 400 x 240 pix, 256 from 262144 colours

A掃描大?。?142 x 73.5 mm

刻度：電子生成，可選擇開/關

刻度分度：粗: 水平十分度，垂直五分度，細: 水平50分度，垂直25分度

A-掃描圖像和數字化

圖像刷新率 ：50 Hz

A-掃描圖像 ：包絡、可逆、凍結、動態回波曲線、通過閘門1放大

RF 描述 ：跨越全部可調范圍

整    流 ：全波,正，負，RF

抑     制： 手動選擇：0 - 99% 滿屏高度 步進1% (線性)

放     大： 閘門范圍 (閘門 1) 至全屏寬度

模/數轉換： 9 位

數字化過程 ：直接, w/ A/D 轉換器

掃描頻率： 80 MHz

模數轉換時掃描誤差： < +/- 0.5% 滿屏高 在 4 MHz

反應延遲： < 20 ms

掃描范圍

時基范圍 ：2.5—4850mm 鋼

聲      速 ：100- 15000m/s 在1m/s 步進

延遲時基掃描 ：0-3000 mm在0.1m

時基線性： +/- 0.5% 屏寬

脈沖重復率 ：8 Hz – 1500 Hz （取決于時基范圍， 從-85%至+50% 在步進1% ）

觸發模式： 內部，外部，1秒回波

發射器

發射器數量 ：2 (1 分辨率，1 功率)

TX脈沖波型 ：單相 (負) 窄帶脈沖

TX 阻抗 ：10, 50, 220, w/o [Ohm]

放大器及衰減

頻率范圍數量 ：3 (LF- 和RF 范圍，寬帶)

可調衰減： 100 dB 步進 0.1-1-2-6-12-20 dB

回波評價, 由缺陷大小決定

回波高度指示： % 滿屏高度（FSH）

(對全部閘門有效）

dBrel (DAV 版本)

dBrel (DAV 版本)

mm FBH (DGS/DAV 版本)

回波聲程指示： 聲波路徑、深度和投影距離和/或減小、深度和投影距離(帶角度掃描)

分辨率：0.1 mmSt

距離振幅調整（DAV 版本）

點      數 ：大11個

DAC- 曲線移動： 大 80 d B

額外評估曲線 ：大4條（至 15 d B DAC- 曲線）

DGS方法（DGS/DAC 版本 ）

DGS曲線 ：0—3mm FBH 和底波

參考反射 ：底波或FBH

額外評估曲線 ：大4條（至 15 d B DGS- 曲線）

閘門

閘門數量： 2

反應時間： 脈沖重復頻率(大1500 Hz)

操作模式： 正常，倒置，關

調整范圍：閘門啟動：

 0 - 3000 mm 步進 0.1 mm

閘門寬度：0 - 1000 mm 步進 0.1 mm

統計降噪 (全部閘門)： 0 - 250 出現率

輸出轉換 go / no go

(全部閘門)

電平：TTL (5V)，低電平：ZA = 100 Ohm

響應精度：+/- 0.5% 滿屏高

轉換滯后：< 0.5% 滿屏高

開關輸出持續時間：12ms

光學 (全部閘門) 前面板2 LED燈

輸入輸出

USB接口： USB1 接口連接 PC 和打印機

VGA輸出＊ ：可連接外部監視器

同步輸入/輸出： TTL - 電平 (5V)，

低電平：觸發閾值約2V、觸發輸入/輸出是標準設置

多選擇

測量系統： 可選擇 mm, inch

時間日期 ：嵌入式固定時鐘

語       言： 德語、英語及其它語言＊，可通過PC存儲、修改(文本可通過PC編輯)

存儲設備

A-掃描描述： 當前的A-掃描描述可通過“凍結”鍵存儲

數據設置 ：在內存中有 224 數據設置包含A-掃描，參數, 時間及文本＊(8行每行37字母)

電源

基本操作： 通過主單元1808.501: 85 - 264 VAC, 47 - 63 Hz

輸      出：10 VDC

操作溫度：0 攝氏度 - +50 攝氏度

存放溫度：-40 攝氏度 - +85 攝氏度

允許濕度: 0 - 95%

電池供電操作時間（充滿電）： 鋰電池供電

約7h 屏幕背景燈開時

約13h 屏幕背景燈關時

節電模式 ：可選擇節電模式 ON/OFF

自動關機 ：電源或電池在低線以下時

機械參數

大小 (H x W x D)：

 166 x 201 x 50 mm 無保護殼

 190 x 217 x 64 mm 帶保護殼

前面板 (H x W) ：147 x 178 mm

重     量 ：

2.0 kg (含鋰電池及保護殼體)

 1.6 kg (含鋰電池及不含保護殼體)

接      口 ：2 x Lemo 1 （用于探頭）

輸出接口 ：PC: USB 1

D-型接口(9 pin)，缺陷輸出和外部觸發

打 印  機： USB mini B 插座

電源接口： 5.5 mm 交流插口

＊根據要求

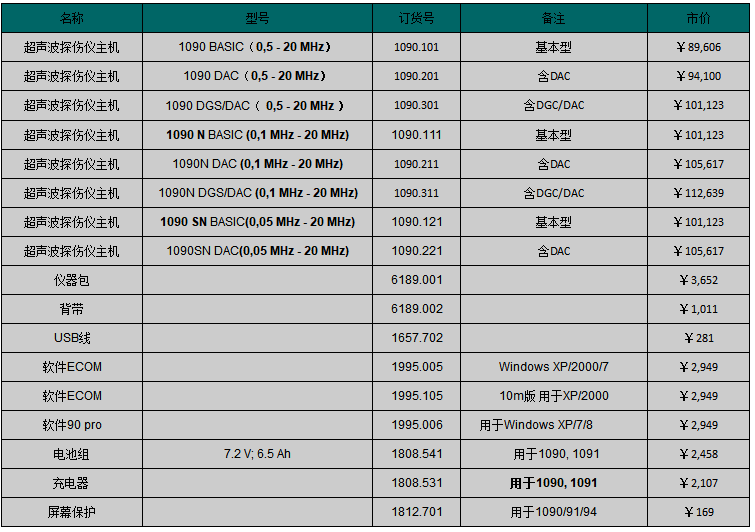

ECHOGRAPH1090數字式超聲波探傷儀主機

探頭線（2m?2.7mm）

儀器箱

耦合劑

充電器

操作說明書

出廠檢測報告
