產品綜述

       9208N 5G mMTC移動物聯網綜合測試系統是一套5G移動物聯綜合測試設備，包含移動物聯信號模擬和移動物聯信號分析兩部分，主要是用來解決5G物聯設備研發測試難題的。這套系統可以提供目前行業急需的NB-IOT移動物聯信號模擬功能，支持用戶的仿真數據導入，提供各種同步方式，驗證物聯設備的接收性能；同時這套系統還可為當前各種NB-IOT移動物聯信號提供多域解析測試，解決目前行業各種NB-IOT物聯信號進行合格性判別和驗證難題，真正為5G移動物聯保駕護航。

功能特點

• 低功耗大連接，通過NB-IOT信號傳輸展示，感知應用于“萬物互聯”物聯信號的調制解調性能；

• 提供目前行業急需的NB-IOT移動物聯信號模擬功能，支持用戶的仿真數據導入，提供各種同步方式，驗證物聯設備的接收性能；

• 為當前各種NB-IOT移動物聯信號提供多域解析測試，解決目前行業各種NB-IOT物聯信號無法進行合格性判別和驗證難題。

典型應用

信號模擬模塊

• 芯片研發和終端生產非信令測試：模擬GSM/CDMA/TD-SCDMA/WCDMA/CDMA2000/TD-LTE/FDD-LTE/NB-IoT等標準的基站信號。

• 基站綜合測試：9208N 5G mMTC移動物聯網綜合測試系統內部集成了獨立的GSM、CDMA、TD-SCDMA、WCDMA 、CDMA2000、TD-LTE、FDD-LTE、TD-LTE-A、FDD-LTE-A及NB-IoT等標準制式信號發生模塊、調制干擾信源模塊和CW波發生模塊，可以與外置信道仿真器組合實現基站的一致性測試系統。不僅可以實現基站在Fading和AWGN條件下的接收性能，還可以實現基站接收靈敏度、ACS、阻塞和接收互調等射頻指標的測試。

• 本振替代功能：9208N 5G mMTC移動物聯網綜合測試系統可在射頻無線通信頻段100kHz～6GHz的范圍內，完成發射機、接收機的本振替代，方便研發和生產測試，另外還能通過標準的GPIB、USB、TCP/IP等接口由計算機控制進行快速自動測試。

• 射頻特性測試：9208N 5G mMTC移動物聯網綜合測試系統可對放大器、混頻器、接收機的交調失真進行測試，和頻譜分析儀配合，可以完成對天線、放大器和衰減器等設備的帶寬、頻響、增益等射頻特性測試。

信號分析模塊

• 測量RF頻譜(幅度、頻率)

• 多種數字調制格式的矢量信號分析

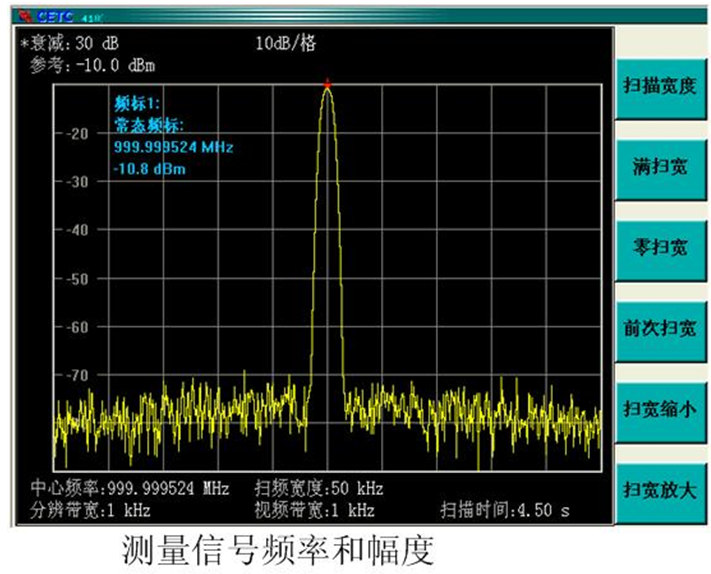

• 測量RF頻譜(幅度、頻率)： 由于最大輸入信號功率為+30dBm，大多數情況下被測信號可直接從儀器輸入端口輸入?？赏ㄟ^設置合適的中心頻率、掃描寬度、分辨率帶寬，讓信號處于最佳測試狀態?？梢灾庇^的看到被測信號的頻率、幅度及信號質量。

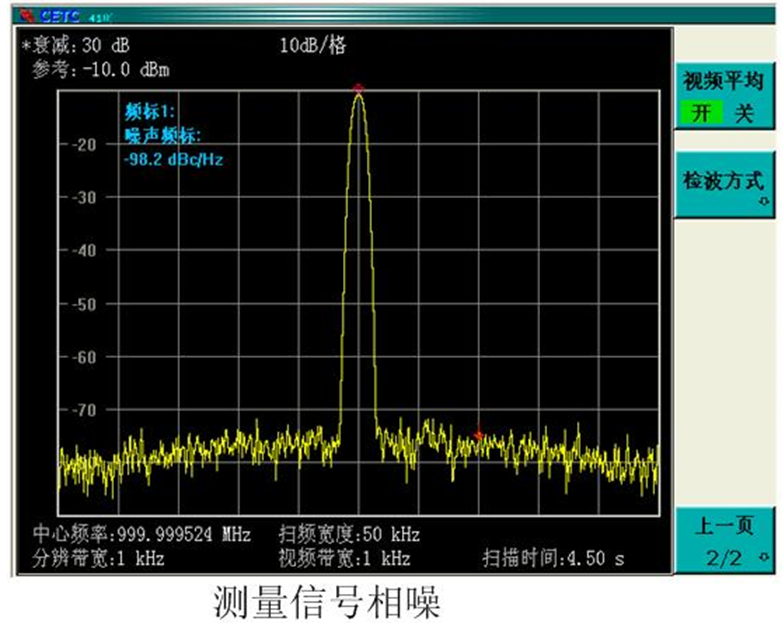

• 分辨相距很近信號  利用全數字中頻實現更高的分辨率，來區分和測量緊靠在一起的信號，其狹窄的波形因數(4：1)有助于測量與載波接近的信號。同時還提高了靈敏度。

• 對捕捉信號進行多域分析  9208N 5G mMTC移動物聯網綜合測試系統支持BPSK、QPSK、OQPSK、8PSK、MSK、FSK、16QAM、32QAM、64QAM多種調制格式以及各種制式信號的解調分析，可以對EVM，IQ imbalance，phase error，magnitude error，frequency error等調制指標進行分析提供數值和圖形的顯示。
