產品綜述

        一款小巧、全數字化的太陽輻照度測試儀表，通過標準太陽電池測試太陽輻照度，并自帶溫度修正功能。太陽輻照度計集成了環境溫度、電池板溫度、傾斜角等測試功能，可以通過附帶的藍牙發射或串行接口連至電腦或智能手機端進行顯示存儲，并可與中電科思儀科技股份有限公司的伏安特性測試儀配套使用。輻照度計采用防水設計，并支持外接供電，可用作環境監控使用。太陽輻照度計可選配支架系統，便于快速安裝在電池板的邊框上。

功能特點

●   標準電池集成在太陽輻照度計內，可通過數據接口直接輸出輻照度值，避免了傳統標準電池輸出模擬信號造成的誤差。

●   標準電池集成溫度校準功能，提高環境適應性。

●   標配了環境溫度和電池板溫度探頭，并采用高可靠性的PT1000溫度探頭，提高了測試準確性。

●   提供輻照度計與電池板溫度探頭快速安裝支架，是安裝快、操作簡易的戶外安裝支架，提高了安裝效率。

●   支持100米距離藍牙連接，并提供了PC機及安卓系統應用程序，能夠方便記錄與監視輻照度溫度信息。

多參數測試

87110A/B太陽輻照度計可以測試多種與光伏組件測試相關的參數，包括環境溫度、電池板溫度、傾斜角等，為現場實際測試提供了準確的環境條件，便于現場測試、校準等。

多種通信連接

87110A太陽輻照度計不僅支持最長達100米距離的藍牙通信，還支持RS232和RS485兩種串口通信。87110B太陽輻照度計僅具備RS485串口通信模式。您可以根據自身需要，方便選擇。

典型應用

配套太陽能電池測試儀

87110A/B太陽輻照度計主要用于光伏組件表面輻照度測試，可與中電科儀器儀表有限公司的太陽能電池測試儀配套使用。安裝過程中要保障輻照度計與光伏組件的表面平行，可利用安裝支架進行安裝或其他自行認可方式安裝，標配支架如下圖。

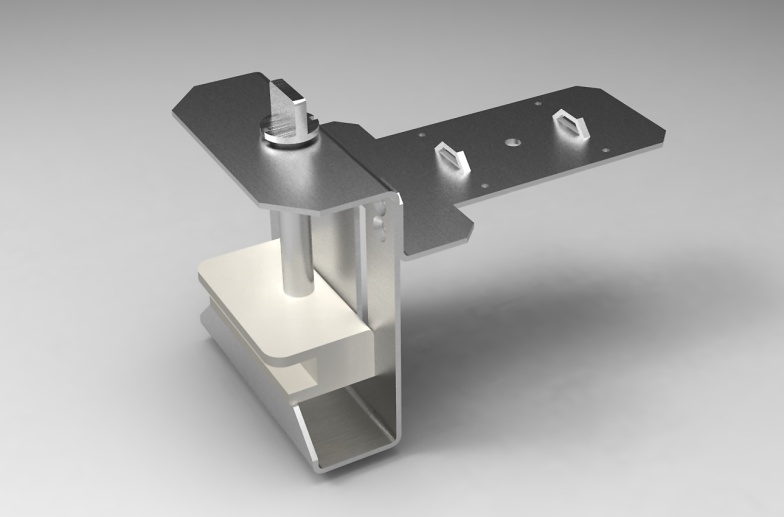

輻照度計支架

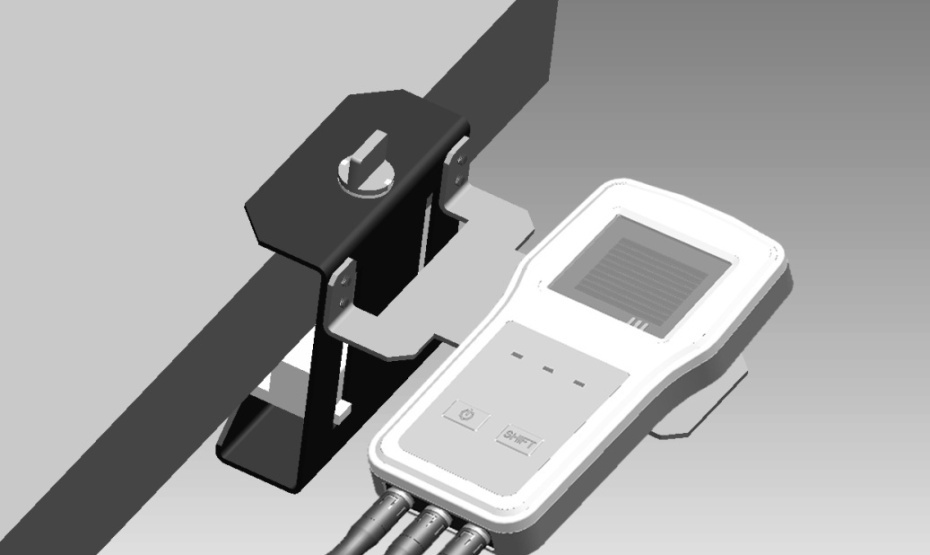

輻照度計快速安裝示意圖

同樣，需要將電池板溫度探頭安裝在電池板背板，可采用下圖的支架吸附安裝或采用其他自行認可安裝方式?？蓪D中1所示吸盤吸附在電池板背面，然后用3所示壓槽將4所示溫度探頭壓附貼緊在電池板背面。

在線記錄、監控

87110A太陽輻照度計可采用PC端或安卓系統平臺下應用軟件進行在線記錄、監控輻照度、溫度等。PC端應用軟件和安卓系統平臺軟件程序界面見示意圖。

PC端應用程序示意

安卓平臺應用程序示意
