迄今為止我們最滿意的認證級功率分析儀
檢測認證實驗室分析終極利器
0.01% 認證級功率測量精度
PA8000是一款認證級功率分析儀，功率精度高達0.01%、帶寬高達5MHz，是逆變器、變頻器與電源產品能效測量的基準，也是標準實驗室認證檢測的依據。
5MHz 帶寬，平穩的頻率特性與穩定性

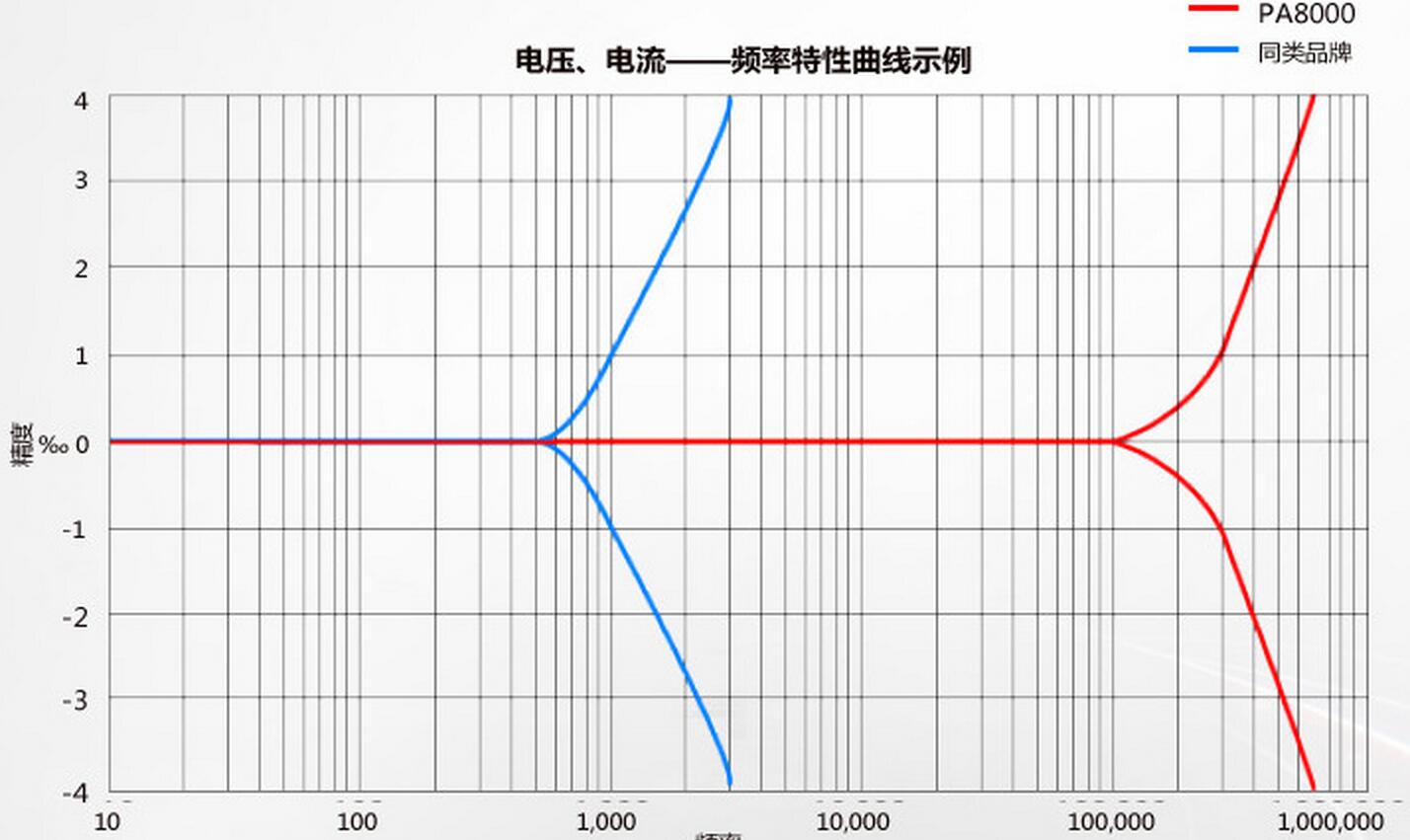

PA8000是行業內唯一一款具有0.01%精度，電流與電壓頻率帶寬高達5MHz的功率分析儀，完全滿足未來以SiC為代表的高速開關設備的功率測量。
低功率因數下的相位測量精度

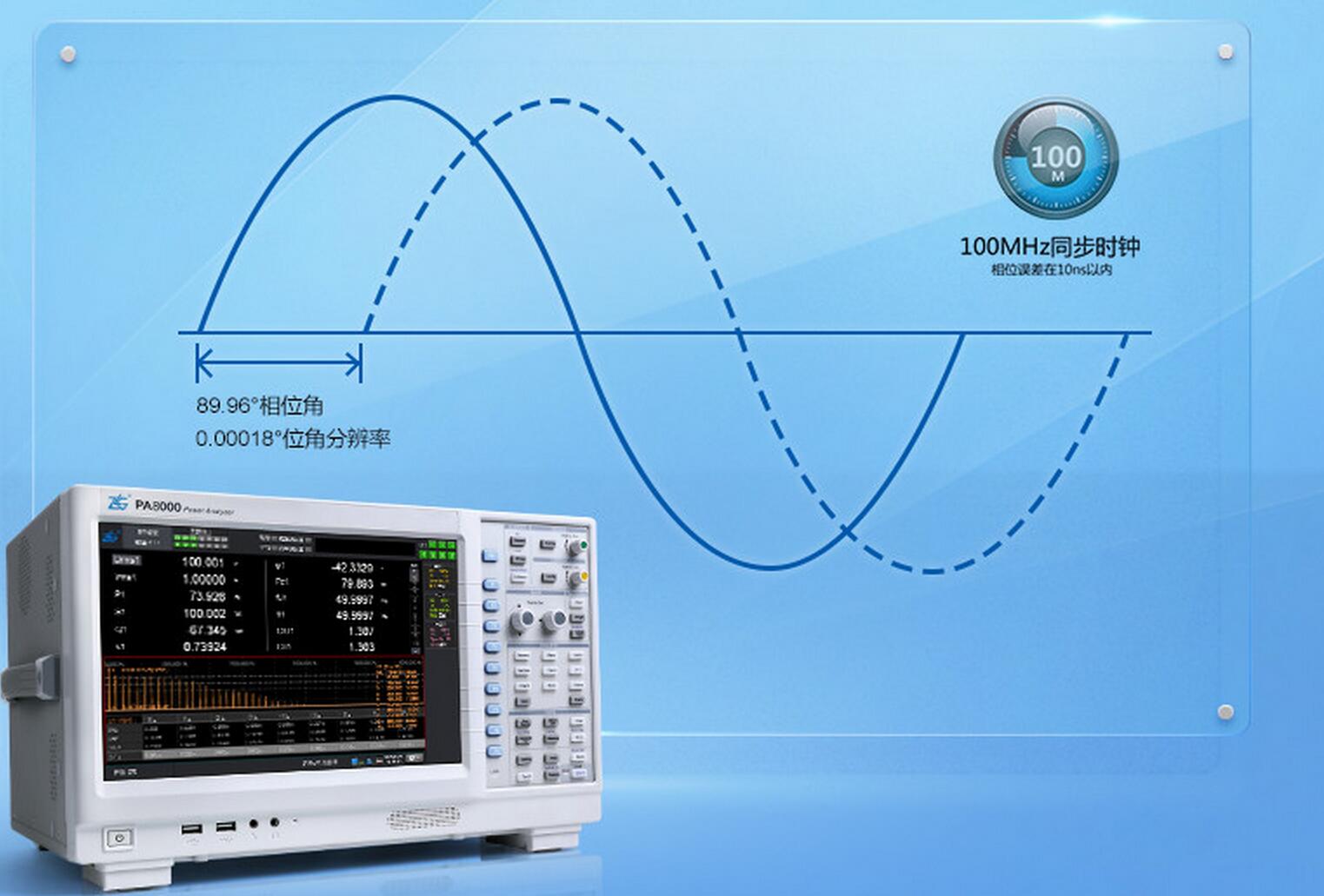

PA8000功率分析儀帶寬為DC/0.1Hz‐5MHz，由于采用了PLL源倍頻技術，可實現速度更快、動態范圍更廣的諧波測量，在諧波模式下可實現對電壓、電流基波、功率、相位、諧波成分和總諧波失真因數（THD）的準確測試。
1ms 高速數據更新率
PA8000是世界上唯一可以設置1ms高速數據更新率的功率分析儀。我們?cè)赑A8000的功能中加入了1ms-5ms的高速數據采集模式，1ms的數據更新率可以精確的捕捉快速變化的瞬時信號，可以完美展現出波形細節。比如在電機行業中，PA8000則可以完全測量出電機的啟動波形，可以為用戶提供評估電機的重要依據。
電流傳感器相位補償功能

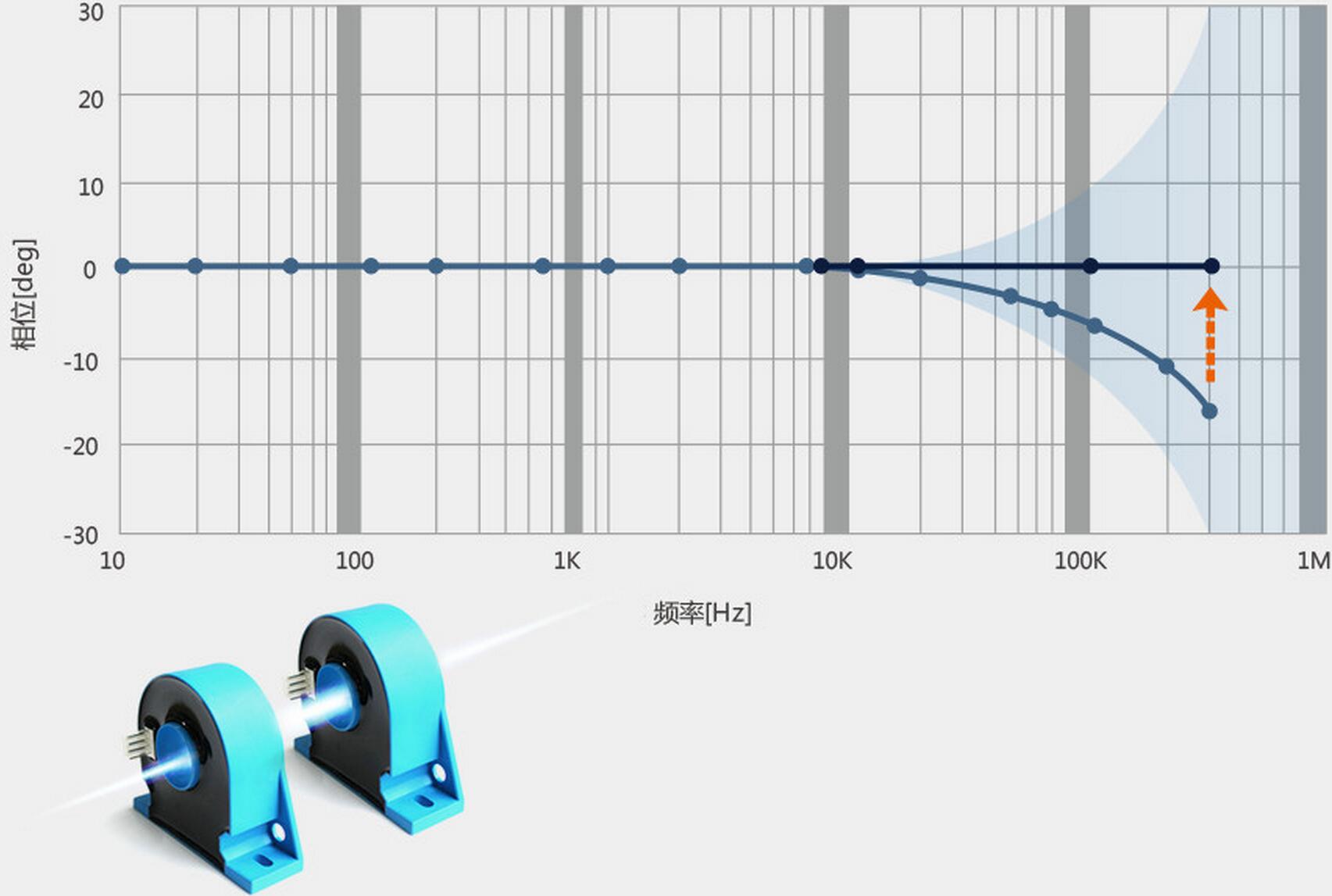

在使用電流傳感器作為輸入時，由于傳感器本身存在的延時，會增加電壓電流的相位誤差，PA8000的相位補償功能則可以修正傳感器帶來的相位誤差，能夠提升高頻及低功率因數下的功率測量精度，從而保證整體系統功率測量精度。
創新功能
PA8000提供了手寫注釋功能， 現場注釋隨心所欲。
PA8000增加了人性化的圖形配置界面，測試設置一次完成。
用戶也可以在儀器中自定義顯示圖形，測試項與數值一一對應，一目了然。
12.1英寸的高清顯示屏加上觸摸控制可以提供優質的操作體驗。
PA8000功率分析儀詳細參數表
輸入?yún)?shù)：
| 輸入?yún)?shù) | 參數描述 | ||
| 測量量程 | 電壓 | 1.5V，3V，6V，10V，15V，30V，60V，100V，150V，300V，600V，1000V | |
| 電流 | 直接輸入 （峰值因數為 3） | 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A | |
| 傳感器輸入（峰值因數為 3） | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | ||
| 連續最大允許輸入值 | 電壓 | 峰值 2000V 或 RMS 值 1300V，取兩者較小值 | |
| 電流 | 直接輸入 | 5A：峰值 15A 或 RMS 值 6.5A，取兩者較小值 | |
| 傳感器輸入 | 峰值不得超過量程的 4 倍，有效值不得超過量程的2倍 | ||
| 瞬時最大允許輸入值 （≤ 1s） | 電壓 | 峰值 3000V 或 RMS 值 1500V，取兩者較小值 | |
| 電流 | 直接輸入 | 5A：峰值 22.5A 或 RMS 值 10A，取兩者較小值 | |
| 傳感器輸入 | 峰值不得超過量程的 5 倍，有效值不得超過量程的3倍 | ||
| 輸入?yún)?shù) | PA8000 |
| 輸入帶寬 | DC，0.1Hz~5MHz |
| 采樣率 | 2MS/s |
| 最大連續共模電壓 | 1000Vrms |
精度：
| 輸入信號頻率范圍 | PA8000 | |
| 電壓 / 電流 | 功率 | |
|---|---|---|
| DC | 電流：0.05+0.05 電壓/ 傳感器：0.05+0.05 | 電流：0.05+0.10 電壓/ 傳感器：0.05+0.10 |
| 0.1Hz ≤ f ＜ 30Hz | 0.03+0.05 | 0.08+0.10 |
| 30Hz ≤ f ＜ 45Hz | 0.03+0.03 | 0.05+0.05 |
| 45Hz ≤ f ＜ 66Hz | 0.01+0.02 | 0.01+0.03 |
| 66Hz ≤ f ＜ 1KHz | 0.03+0.03 | 0.05+0.05 |
| 1KHz ≤ f ＜ 10KHz | 0.10+0.05 | 0.15+0.10 |
| 10KHz ≤ f ＜ 50KHz | 0.20+0.10 | 0.30+0.20 |
| 50KHz ≤ f ＜ 100KHz | 0.50 + 0.30 | 0.70 + 0.50 |
| 100KHz ≤ f ＜ 500KHz | (0.004f+0.8) + 0.5 | (0.02f-0.3) + 1.0 |
| 500KHz ≤ f ≤ 1MHz | (0.01f-2.2) + 1.0 | (0.042f-12) +2.0 |
功率分析儀的測量精度是在以下條件給出：溫度：23±1℃；濕度：30~70%R.H.；輸入信號：正弦波；共模電壓：0V；預熱后, 線路濾波器： OFF。λ(功率因數)： 1。峰值因數：3。預熱30分鐘后，f是頻率。數據更新率：500ms。
顯示：
| 顯示參數 | PA8000 |
| 顯示器 | 12.1 寸彩色液晶 |
| 分辨率 | 1280×800 像素 |
| 觸摸屏 | 支持觸摸屏操作 |
| 顯示更新 | 與數據更新率相同 |
儲存：
| 內部固態硬盤容量 | 60G 存儲空間，支持長時間存儲：大于 1 萬小時 ( 常規 ) |
| USB 存儲接口 | 支持 USB 存儲接口 |
測試功能 / 測試條件：
| 數據更新率 | 從 1ms、10ms、50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s 中選擇 |
| 顯示更新率 | 與數據更新率相同 |
| 響應時間 | 與數據更新率相同 |
諧波測量（PLL同步源法）：
| PLL源的基波頻率 | 采樣率（S/s） | 相對FFT數據長 | 最大諧波分析次數 | 采樣點數 |
|---|---|---|---|---|
| 度的窗口寬度 | ||||
| （基波頻率） | ||||
| 0.5~1Hz | f×8192 | 1 | 500 | 8192 |
| 1~5Hz | f×4096 | 2 | 500 | 8192 |
| 5~10Hz | f×2048 | 4 | 500 | 8192 |
| 10~640Hz | f×1024 | 8 | 500 | 8192 |
| 640~1.28kHz | f×512 | 16 | 255 | 8192 |
| 1.28kHz~2.56kHz | f×256 | 32 | 100 | 8192 |
| 2.56kHz~5kHz | f×128 | 64 | 50 | 8192 |
電機功能-模擬量輸入?yún)?shù):
| 輸入方式 | 安全BNC、浮地、隔離、TORQUE 與SPEED 的A、B、Z 間的電氣隔離 |
| 輸入阻抗 | 1MΩ±100kΩ |
| 量程 | 1V、2V、5V、10V、20V |
| 截止頻率（可配置） | 100Hz，10kHz，50kHz，OFF |
| 有效測量范圍 | ±110% |
| 最大允許電壓 | ±22V |
| 最大共模電壓 | ±42Vpeak |
| 位數 | 16bit |
| 采樣速率 | 200kHz |
| 同步源 | U1~U6/I1~I6/EXT |
| 精度 | ±(0.05% 讀數 + 0.05% 量程) |
| 溫漂 | ±0.03% 量程/℃ |
| 電機功能-脈沖頻率輸入?yún)?shù) |
| 輸入方式 | 安全BNC、浮地、隔離、TORQUE 與SPEED 的A、B、Z 間的電氣隔離 |
| 輸入阻抗 | 1MΩ±100kΩ |
| 頻率范圍 | 1Hz~1MHz |
| 輸入振幅范圍 | ±22Vpeak |
| 最大共模電壓 | ±42Vpeak |
| 有效振幅 | 1V |
| 最小高脈寬 | 2.5μS以上 |
| 精度 | ±(0.05% 讀數 + 1mHz) |
FFT 運算功能：
| PA8000 | ||||||||
| 采樣率 / 記錄長度 | 1k 點 | 5k 點 | 10k 點 | 50k 點 | 100k 點 | 200k 點 | 400k 點 | 500k 點 |
| 2MS/s | 0.5ms | 2.5ms | 5ms | 25ms | 50ms | 100ms | 200ms | 250ms |
| 1MS/s | 1ms | 5ms | 10ms | 50ms | 100ms | 200ms | 400ms | 500ms |
| 500kS/s | 2ms | 10ms | 20ms | 100ms | 200ms | 400ms | 800ms | 1s |
| 250kS/s | 4ms | 20ms | 40ms | 200ms | 400ms | 800ms | 1.6s | 2s |
| 100kS/s | 10ms | 50ms | 100ms | 500ms | 1s | 2s | 4s | 5s |
| 50kS/s | 20ms | 100ms | 200ms | 1s | 2s | 4s | 8s | 10s |
波形采樣數據保存功能：
| 存儲項 | 電壓波形、電流波形、運算波形、FFT 運算數據、轉速、扭矩的模擬量、諧波數據、自定義函數 |
| 儲存模式 | 常規、實時、積分同步、條件觸發 |
| 數據類型 | 數值、波形、數值 + 波形 |
| 文件類型 | CSV 格式、PAD 格式 |
| 存儲 | 內部電子盤、U 盤 |
積分功能：
| 模式 | 可選擇手動、標準、連續、實時標準、實時循環模式 |
| WP± 模式 | 充電/ 放電、買電/ 賣電 |
| 計時器 | 設置定時器，能夠自動停止積分。0000h00m00s~10000h00m00s |
| 計數停止 | 積分時間達到最大積分時間(10000 小時)，或積分值達到最大/ 最小顯示積分值(±999999M)，保持積分時間和積分值并且停止積分 |
| 精度 | ±( 功率或電流精度 + 時間精度 ) |
| 時間精度 | ± 讀數的 0.02% |
