一、EXTECH BR50 簡單介紹 ：

BR50是一款視頻內窺鏡和相機測試儀，具有17mm相機直徑和2.4英寸彩色TFT液晶顯示器。也可以測試安裝的監控?cái)z像機進行正確的目標對齊。應用范圍包括：家庭檢查：在墻壁檢查霉菌，蟲害，電線或水管位置; HVAC：檢查管道內部，電機和壓縮機后面; 汽車：查看內部或周圍的發動機和變速箱; 政府：安全檢查; 工業：檢查焊接完整性，工藝設備，齒輪，成型機; 航空航天：飛機檢查污染，碎片，裂縫或其他損壞。配有可充電鋰電池，通用交流適配器和帶USB電纜的充電器。

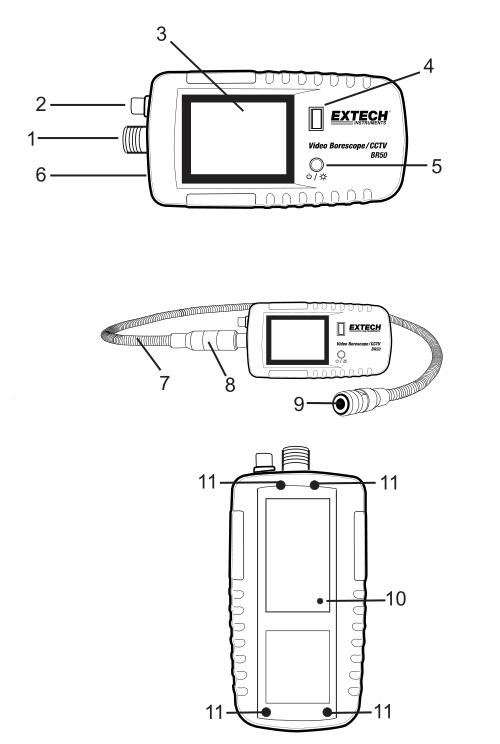

二、EXTECH BR50 儀表圖示 ：

1. 照相機連接插口
2. 外置 av 輸入插孔
3. 液晶顯示屏
4. 狀態指示燈
5. 電源/亮度按鈕
6. 充電電纜接頭
7. 柔性鵝頸
8. 攝像頭連接插頭
9. 照相機和 led 燈
10. 系統復位按鈕 (后視圖)
11. 四 (4) 外殼螺釘 (后視)

三、EXTECH BR50 規格特征 ：

17mm直徑相機頭，帶有39“（1m）柔性鵝頸燈電纜保持配置形狀
具有五個亮度級別的四個LED燈點亮被查看的物體
無眩光的特寫視野，480 x 234像素顯示
自動檢測NTSC和PAL相機
配備可充電鋰電池，以及帶USB電纜的通用交流適配器/充電器

四、EXTECH BR50 操作說明 ：

功率計
1. 電源開關: 按住電源按鈕, 顯示器將照亮內部電池充電。再次按住電源按鈕以關閉視頻內窺鏡。
2. 電池充電:
a. 在充電前, 請務必關掉儀表。將充電電纜的較小一端連接到電表。
c. 將充電電纜的另一端連接到 ac 插頭或 pc usb 端口。
d. 閃爍的紅色狀態指示燈表示電池正在充電。實心綠色狀態指示燈表示完全充電的電表。
內窺鏡操作
1. 連接相機和鵝頸到電表
2. 電能表
3. 攝像機圖像將顯示在顯示器上。
4. 照相機現在已準備就緒檢查。
光源電平調整
1. 有六級的光亮度調整 (缺省值為3級)。
2. 瞬間按下電源按鈕, 逐句通過亮度電平。
閉路電視操作
1. 將 cctv 攝像機的輸出連接到儀表上的 av 輸入接頭。
2. 電能表
3. 幾秒鐘后, 攝像機圖像將出現在顯示器上。
4. 閉路電視攝影機現已就緒, 可供校準。
