產品綜述

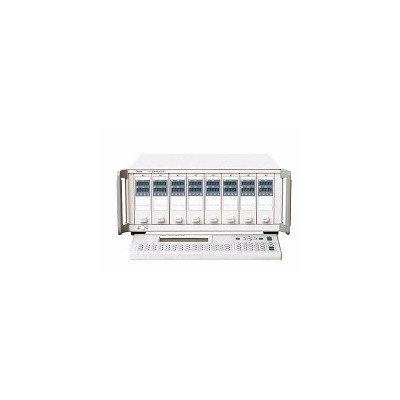

1761程控模塊電源是在自動測試環境中提供偏置功率和對部件或最終產品提供激勵的理想設備，是測試系統必備的測試儀器。適用于研發、設計、生產制造等自動測試領域。

1761程控模塊電源為用戶選配電源提供了靈活性，根據需要可選購1～8種（或定制）模塊，各模塊可串聯和并聯工作；且可實現兩臺主機級聯，實現多達16路輸出，總輸出功率可擴展到3200W。其序列輸出功能允許你為每一路輸出設置20組電壓、電流和停留時間。過壓、過流保護點可自行設置。隔離和極性翻轉選件可斷開電源輸出的正極、負極，并可實現正負極對換。接口標準配置為GPIB，程控命令與工業標準SCPI命令集完全兼容。1761程控模塊電源還具有較低的電壓和電流紋波、噪聲，其噪聲指標達到了優質線性電源水準。

功能特點

●  高功率密度主機（0～1600W），8種標準模塊方便選配：單模塊輸出150W或200W，購多模塊可組成多路輸出電源系統，單臺主機最多可配8個模塊（200W×8=1600W），特殊要求可定制

●  內置串行鏈接功能可實現兩臺主機以一個GPIB地址控制多達16路輸出

●  可編程固定電壓（或電流）輸出，亦可設置電壓、電流輸出序列（即可編程隨時間或事件而變化的多點電壓、電流）。

●  模塊可串、并聯重組輸出，以拓展輸出電壓、電流范圍

●  性能指標優異：高精度編程與回讀測量，輸出純凈低噪

●  多組設定儲存

●  保護功能齊全：過壓、過流、過溫保護

●  隔離和極性翻轉功能（選件）

●  獨特的連接器組件，簡化系統集成

●  本地/遠地檢測功能

●  GPIB(IEEE 488.2)接口控制，亦可選配86402型鍵盤控制器（選件）簡化操作。

本地/遠地檢測

        選用本地檢測，電源的反饋取自輸出連接器上的輸出端子，這種方法忽略了負載線壓降的損失，限制了電源的調整能力，負載引線越長、電阻越大，終端負載調整能力就越差，適用于對負載調整率要求不高的場合。選用遠地檢測，電源的反饋直接取自負載，電源電壓的輸出自動補償負載引線的影響，使負載上的電壓保持不變。

       選用遠地檢測時，如果負載電壓為額定值，模塊實際輸出電壓可能會超出其最大輸出范圍，從而導致保護電路動作或者出現輸出失調狀態。選用遠地檢測時，通過檢測線在模塊輸出上拾取的噪聲將影響負載調整率。為盡量減小噪聲影響，應使用屏蔽雙絞線將電源的檢測線接到負載的電壓檢測端，屏蔽層的一端接至電源輸出連接器的接地端子上，另一端懸空，也不能使用屏蔽層作為檢測線。

       本地檢測和遠地檢測的選擇開關設置在輸出連接器上，出廠設置為“本地檢測”。選擇本地檢測時按圖a）連接；選擇遠地檢測時，按圖b）連接。

本地/遠地檢測示意圖

并聯輸出

       采用兩臺或多臺模塊并聯可拓展電流輸出范圍。但需進行如下設置：設置一臺模塊工作在恒壓(CV)模式，其他的模塊設置在恒流(CC)工作模式，恒流模塊的輸出編程電壓值應高于恒壓模塊，負載電流必須足夠大以使恒流模塊處于恒流工作方式。如果采用遠地檢測，檢測線應連接到恒壓模塊。下圖顯示了兩個模塊并聯的連接方法。并聯輸出時應盡量使每個模塊輸出功率相同。

模塊并聯示意圖

串聯輸出

       采用兩臺或多臺模塊串聯可拓展電壓輸出范圍。但應注意負載電流不應超過每臺模塊電流輸出范圍，負載電壓決不要超過模塊的浮置電壓額定值（320V）。如果輸出為容性負載，比如電池或大電容，關斷模塊時應同步，否則可能因關斷其中一模塊時，負載上的電壓將超過其中的單模塊輸出耐壓范圍，導致模塊損壞。下圖顯示了兩個模塊串聯的連接方法。

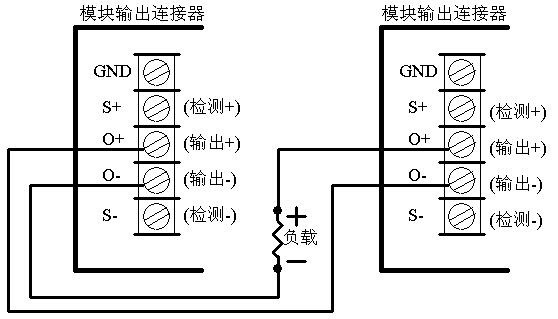

模塊串聯示意圖

典型應用

關鍵敏感組件設計測試需求

        1761程控模塊電源是在自動測試平臺中提供功率激勵與測試的理想設備，適用于設計研發、生產制造等自動測試領域。特別是在某些關鍵敏感組件設計測試中，更加必要。

        在許多測試應用中，被測件(DUT)由多路直流輸入電壓供電，DUT也須檢測這些多路電源的關斷。例如衛星中使用的一些非常昂貴的微波組件會因失控的多路電源關斷事件而損壞。當檢測到某一電源的故障條件，例如過壓或過流時，即造成非預期的電源關斷。如果能在電源系統內部設置控制電源關斷序列，就能顯著降低利用外部關斷控制所帶來的損失，減少工作量和復雜程度。

        通過有效控制多路電源輸入的關斷順序，以保護敏感的DUT，從而避免損壞昂貴的電子電路。特別是由電源自身響應故障條件，以實現多路電源輸出的序列關斷時，是極具挑戰性的。使用1761程控模塊電源，就能輕松應對這一挑戰。

現場可編程邏輯器件的設計需求

        在設計可編程門陣列(FPGA)電路時，必須極端重視FPGA電路上電要求和FPGA電路功率分析，從而使最終產品能在所有可能的工作條件下無缺陷和處于良好狀態。

        FPGA電路有多路電源輸入。為優化開機接通時的電流拖曳，防止鎖死和永久性的電路損壞，這些電源輸入必須有精確的上電序列。同時也需要防止開機接通時的毛刺干擾和降低開機接通的功耗。

        影響FPGA電路的功耗有多種因素，特別與設計本身是否優化息息相關。因此需要在所有可能工作條件下測試FPGA電路的工作電流，從而確定設計必須提供的最大電源功耗。FPGA電路工作電流分析對于設計中的熱管理也是相當重要的。過熱有可能損壞硅器件，因此也許需要調整所設計產品的尺寸，從而允許更大的散熱面積，或更多的冷卻氣流。

        目前常用的上電解決方案在給FPGA電路上電時，有固定穩壓電路和單路輸出可編程電源兩種常用的方法。但要么是缺少靈活性，不能很好適應電路設計的前期要求；要么實現非常困難，甚至是不可能實現的。因此理想的解決方案應是一臺通用的設備，由設備內部提供支持基于硬件的輸出時間序列。

        1761程控模塊電源可以方便可靠地解決所遇到的FPGA電路上電要求和電流測試分析問題，是適應所有FPGA電路電源測試需要的總體解決方案。它有允許序列上電的八路輸出，能完全滿足FPGA電路的上電要求。它通過組合多通道數據記錄，提供分析FPGA功耗電流所需要的能力。與通常的不精確的功耗算法相比， 1761程控模塊電源有更高的精度，并且具有良好的電壓序列輸出功能。
