產品綜述

       5213A綜合數據通信分析儀是符合標準PXI/CPCI總線的模塊化便攜式儀器，用戶可以根據測試需要選配相應的模塊，可選模塊包括雙端口RapidIO模塊、雙端口2G FC模塊、雙端口4G FC模塊、雙端口8G FC模塊、4端口千兆以太網模塊、8端口RS232/422/485模塊、8端口ARINC429模塊、單通道多功能1553B模塊、雙端口CAN模塊和10G SDH/OTN模塊等，各模塊符合相應接口的技術規范，支持全速數據發送和接收分析，具有比特誤碼、告警和在線錯誤檢測功能。除10G SDH/OTN模塊外，其它所有模塊支持全速數據過濾、觸發與捕獲，每端口具有至少32M字節存儲空間；具有協議仿真和解碼等功能等。

功能特點

• 標準PXI/CPCI總線兼容結構，3U或6U尺寸

• 支持多種標準接口，模塊化結構，任意選配

•   所有模塊可并行工作，具有發送和捕獲功能

• 所有接口具有誤碼和告警測試功能

• 支持二次開發

5213A綜合數據通信分析儀能夠?qū)?shù)據通信網絡及設備進行全面測試，其主要功能包括：

（1）誤碼和告警測試

（2）數據和錯誤統計功能

（3）過濾、觸發和捕獲功能

（4）數據發生功能

（5）協議解碼功能

（6）PDH、SDH、OTN測試功能

誤碼和告警測試

5213A綜合數據通信分析儀支持所有端口的誤碼和告警測試功能，端口類型包括FC、RS232、RS422、RS485、CAN、以太網、1553B、ARINC429、SDH、PDH、OTN等。誤碼測試圖形包括PRBS和可編程字圖形，可按比率或插入單次誤碼。

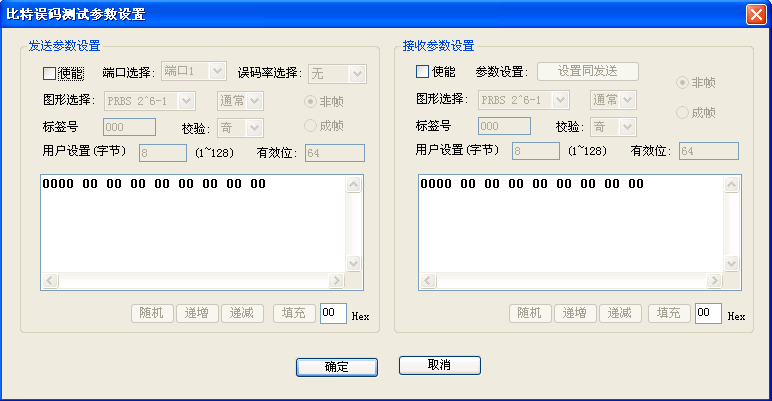

ARINC429比特誤碼測試設置

  數據和錯誤統計功能

5213A綜合數據通信分析儀可以統計各端口上的數據和錯誤。不同的接口統計的參數不同，一般都包括接收的數據或消息總數以及錯誤計數等。

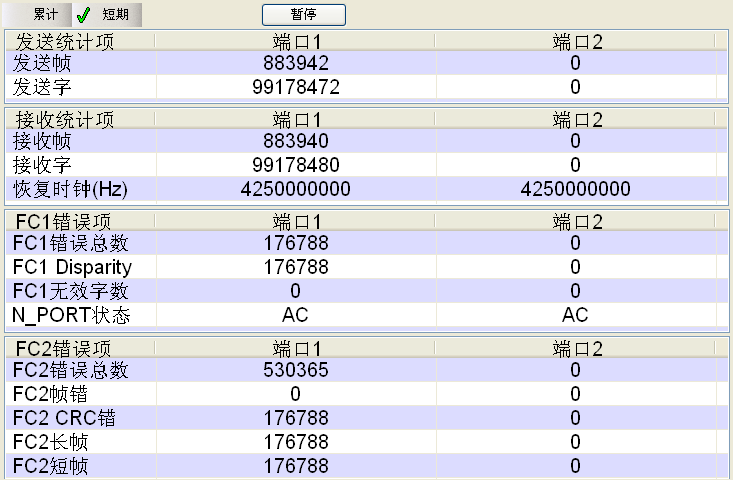

FC性能統計

過濾、觸發和捕獲功能

5213A綜合數據通信分析儀可以捕獲端口上的通信數據。每個端口具有32M～256M字節（容量與模塊相關）的存儲器，可以全速存儲接收的數據，捕獲的數據可存儲到主機的硬盤上。

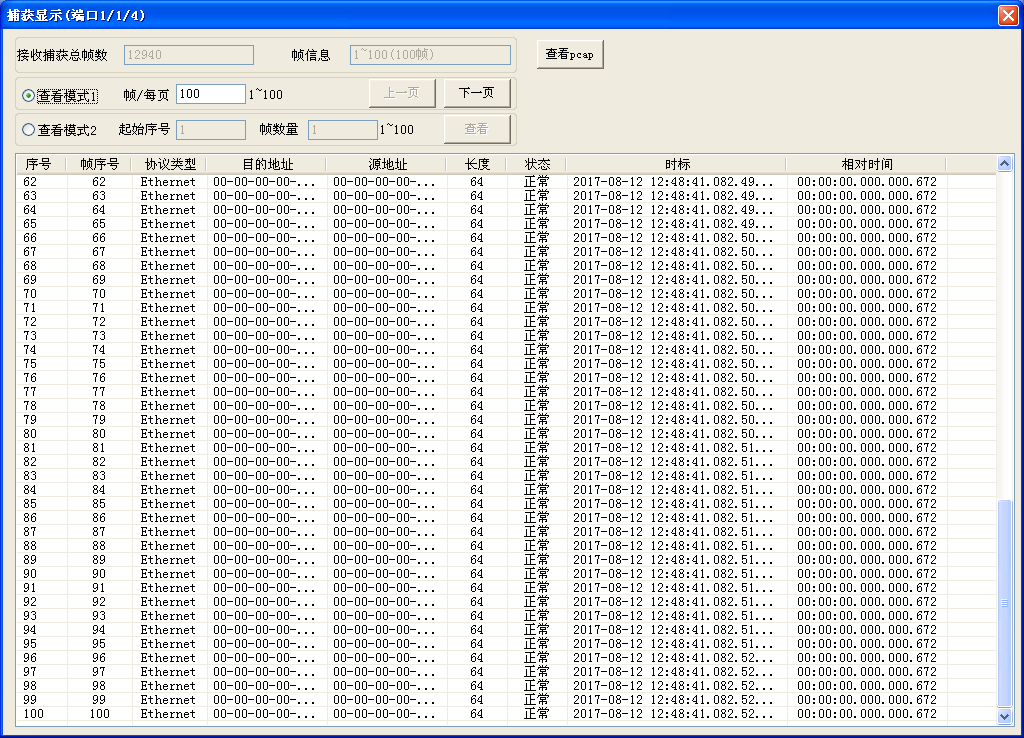

千兆以太網捕獲數據顯示

5213A綜合數據通信分析儀提供了種類豐富的過濾和觸發功能，在捕獲數據時可以按照數據內容或錯誤等進行過濾和觸發，并在捕獲的數據上打上時間標簽。

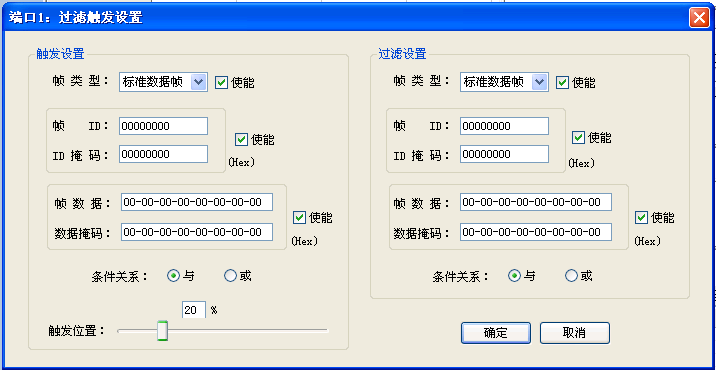

CAN過濾與觸發設置

數據發生功能

5213A綜合數據通信分析儀具有功能全面的數據發生功能，它可以按標準或設定的間隔發送數據，數據格式符合各自總線的標準，如1553B、ARINC429、RS232、RS422、RS485、以太網、CAN、FC、PDH、SDH、OTN等，發送的數據間隔可設置。

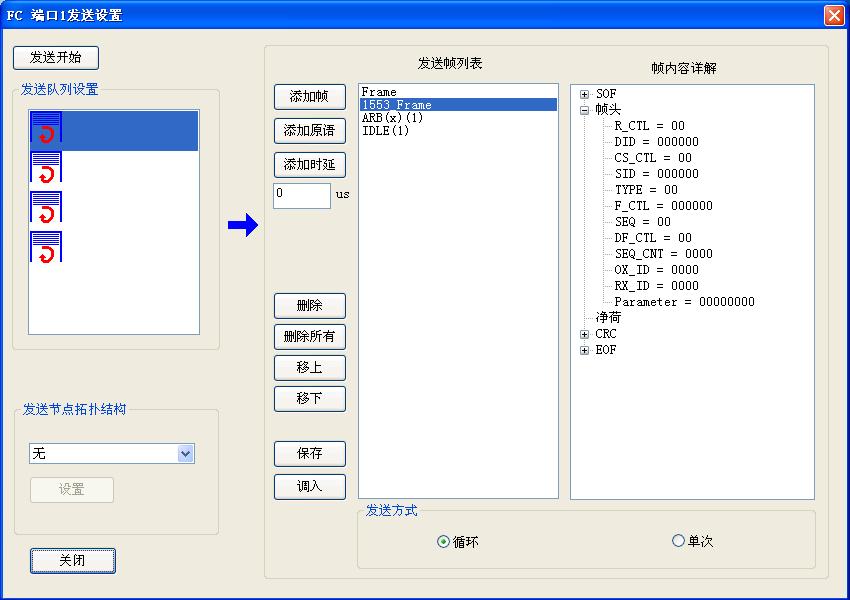

FC發送設置

協議解碼功能

5213A綜合數據通信分析儀可以按照相關標準，將捕獲的數據進行解碼顯示，其支持的標準包括GJB289A、HB6096、TCP/IP、SLIP、CAN2.0A/B、FC-AE-ASM、FC-AE-1553、SCSI、FICON等。

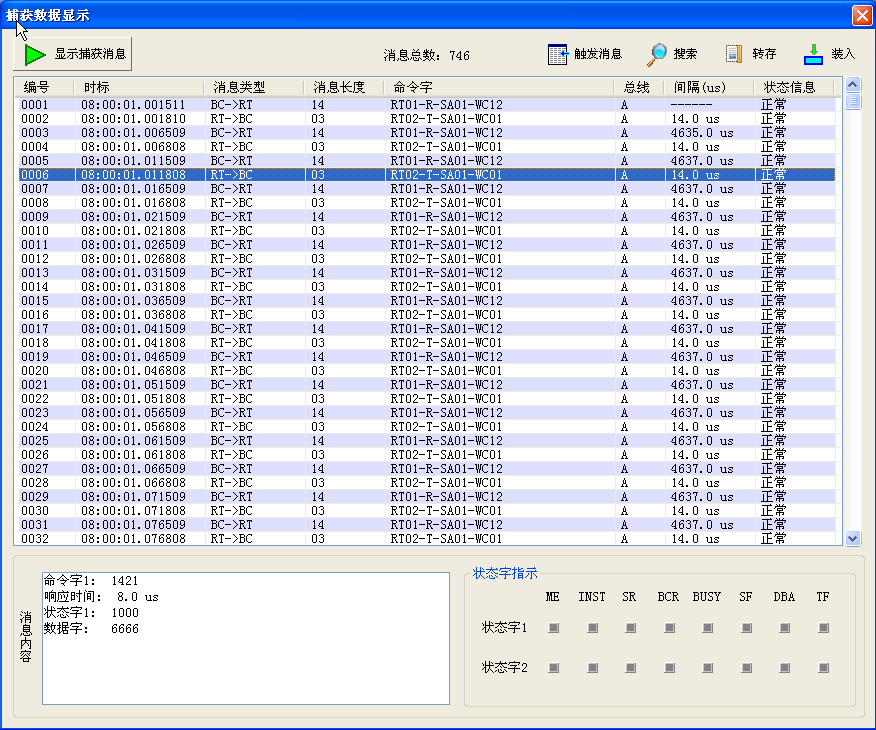

    1553B捕獲數據的解碼

PDH、SDH、OTN測試功能

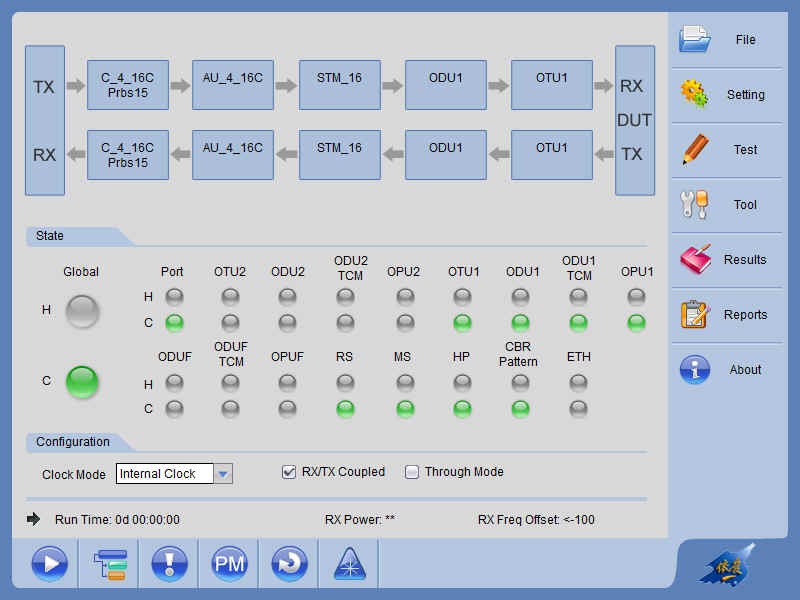

5213A綜合數據通信分析儀將PDH/SDH/OTN網絡和設備的綜合傳輸性能測試能力溶于一體，支持PDH/SDH/OTN比特誤碼等傳輸性能測試；支持ITU-T建議標準告警監測；具有可編程的誤碼注入與測試分析、開銷操作與監測、指針設置與測試、頻率測量、光通道數據單元 （ODU）復用測試等功能。
