一、EXTECH HDV-TX2 簡單介紹 ：

HDV-TX2是一種窄直徑相機，可在難以到達的區域中提供高分辨率。兩米半剛性不可探測探頭（攝像頭），具有6mm直徑攝像頭和60°FOV。配有一個宏觀旋鈕。HDV-TX2通過貼片電纜（HDV-PC）連接到HDV600 VideoScope。

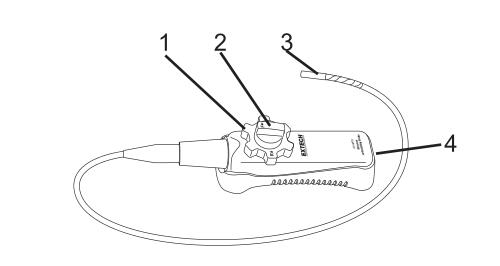

二、EXTECH HDV-TX2 儀表圖示 ：

闡明探頭說明
1. 鉸接旋鈕
2. 鉸接張力旋鈕
3. 鉸接攝像機
4. 延伸電纜插座

三、EXTECH HDV-TX2 規格特征 ：

分辨率 640 x 480 像素
長度 2m (6.5)
外徑 (外徑) 6mm (0.24)
聚焦距離2到 6cm (0.79 到 2.36)
外殼不銹鋼
視野60°
指示燈的數量4
燈具輸出3500勒克20mm
操作溫度‐20 70°C (‐4至 158°F)
貯存溫度‐20 70°C (‐4至 158°F)
保修1年
2m半剛性不可探測探頭（攝像頭）
6mm直徑相機，60°FOV，Macro
鉸鏈旋鈕
連接到HDV600 VideoScope與補丁電纜（HDV-PC）

四、EXTECH HDV-TX2 操作說明 ：

如果探針扭曲和盤繞, 則鉸接方向和方向可能會改變
使用或存儲時。re‐orient 探頭:
1. 將擴展探針置于平坦曲面上
2. 將張力 "f" 旋鈕設置為左側或釋放位置。
3. 將鉸接旋鈕設置為中心位置, r δ和δ l在水平位置上的標簽。
4. 手動將探頭和攝像機調整到零度位置。
5. 順時針旋轉鉸接旋鈕為90°彎曲。
6. 如有必要, 手動調整探頭, 使攝像機平整90°鉸接的表面
7. 轉動鉸接旋鈕 counter‐clockwise 并確認正確方向.
