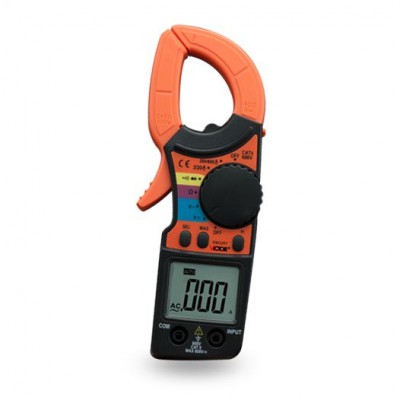

VICTOR DM 3201鉗形表

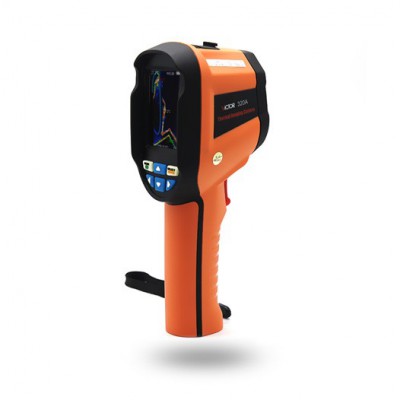

VICTOR 320A紅外熱成像儀

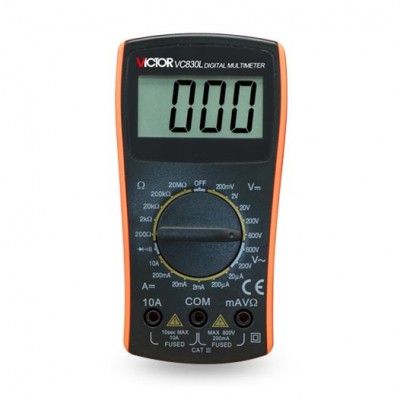

勝利 VC830L數字萬用表

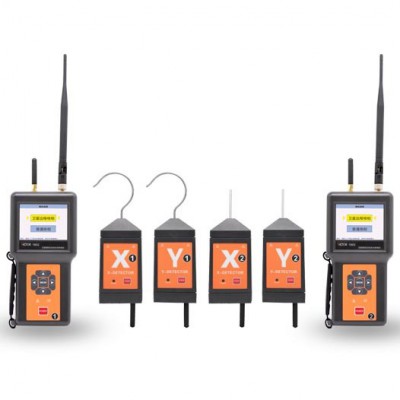

VICTOR1501中置柜無線高壓核

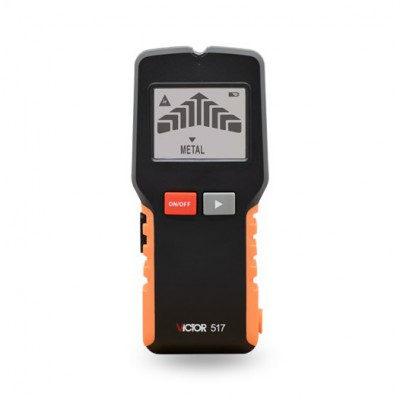

VICTOR 517墻體探測儀
VICTOR 850A三相交流電相序計
技術規格
1．基準條件和工作條件
| 影響量 | 基準條件 | 工作條件 | 備注 |
| 環境溫度 | 23℃±1℃ | -10℃～40℃ | ---- |
| 環境濕度 | 40%～60% | ＜80% | ---- |
| 信號波形 | 正弦波 | 正弦波 | β=0.01 |
| 信號頻率 | 50HZ±1HZ | 45HZ～65HZ | ---- |
| 儀表工作電壓 | 9V±0.1V | 9V±1.5V | ---- |
| 測相位頻率相序時 電流幅值 | 1A±0.2A | 2mA～20A | ---- |
| 測相位頻率相序時 電壓幅值 | 100V±20V | 10V～600V | ---- |
| 測功率功率因數時 電流幅值 | 1A±0.2A | 20mA～20A | ---- |
| 測功率功率因數時 電壓幅值 | 100V±20V | 10V～600V | ---- |
| 外電場、磁場 | 應避免 | ||
| 被測導線位置 | 被測導線處于鉗口的近似幾何中心位置 | ||
2．一般規格
| 功 能 | 同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等 |
| 電 源 | DC9V 堿性干電池(1.5V LR6×6) |
| 功 耗 | 開啟背光燈最大耗電80mA，電池連續工作8小時 |
| 關閉背光燈儀表耗電50mA，電池連續工作12小時 | |
| 顯示模式 | LCD顯示，240dots×160dots |
| 儀表尺寸 | 長寬厚：196mm×92mm×54mm |
| 電壓量程 | AC 0.00V～600V |
| 電流量程 | AC 0.0mA～20.0A |
| 相位量程 | 0.0°～360.0° |
| 頻率量程 | 45.00Hz～65.00Hz |
| 有功功率量程 | 0.0W～12kW |
| 無功功率量程 | 0.0W～12kVAR |
| 視在功率量程 | 0.0W～12kVA |
| 功率因數量程 | -1～+1 |
| 電流矢量和 | 0mA～60.0A |
| 分 辨 力 | 電壓：AC 0.01V |
| 電流：AC 0.1mA | |
| 相位：0.1° | |
| 頻率：0.01Hz | |
| 有功功率：0.1W | |
| 無功功率：0.1VAR | |
| 視在功率：0.1VA | |
| 功率因數：0.001 | |
| 電流矢量和：1mA | |
| 相 序 | 正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍 反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍 |
| 檢測速率 | 約2秒/次 |
| 數據保持 | 測試中按HOLD鍵保持?jǐn)?shù)據，“HD”符號顯示 |
| 數據存儲 | 500組 |
| 通訊接口 | USB接口，所存數據上傳電腦，便于分析管理數據 |
| 自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
| 背光功能 | 有，適合昏暗場所及夜間使用 |
| 電壓檢測 | 當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池 |
| 儀表質量 | 主機：550g(帶電池) |
| 尖小形電流鉗：170g×3 | |
| 測試線：250g | |
| 測試線長度 | 1.5m |
| 電流鉗線長 | 2m |
| 工作溫濕度 | -10℃～40℃；80%Rh以下 |
| 存放溫濕度 | -10℃～60℃；70%Rh以下 |
| 輸入阻抗 | 測試電壓輸入阻抗為：1MΩ |
| 耐 壓 | 儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 |
| 絕 緣 | 儀表線路與護套外殼之間≥100MΩ |
| 結 構 | 雙重絕緣，帶絕緣防振護套 |
| 適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
3．基準條件下基本誤差及性能指標
| 類 別 | 量 程 | 分辨力 | 基本誤差 |
| 電 壓 | AC 0.00V～600V | 0.01V | ±(0.5%量程) |
| 電 流 | AC 0.0mA～20.0A | 0.1mA | ±(0.5%量程) |
| 相 位 | 0.0°～360° | 0.1° | ±1° |
| 有功功率 | 0.0W～12kW | 0.1W | ±(1.0%量程) |
| 無功功率 | 0.0VAR～12kVAR | 0.1VAR | ±(1.0%量程) |
| 視在功率 | 0.0VA～12kVA | 0.1VA | ±(1.0%量程) |
| 頻 率 | 45HZ～65HZ | 0.01HZ | ±(1.0%量程) |
| 功率因數 | -1～+1 | 0.001 | ±0.03 |
注：工作條件下的相位誤差：10mA～20A為±3°；10mA以下±6°。
